電動車產業在近年來迅速崛起,成為全球製造與科技領域的熱門焦點。電動車所需的鋁製零件需求激增如何打入電動車產業供應鏈,並在激烈的市場競爭中脫穎而出?當然是要擁有自己的關鍵技術門檻 (Know How)。以達成更高的加工效率、更快的切削速度與更佳的表面處理品質!

泉發的「特製刀方案」,透過核心 K-Bore 技術與先進數位模擬支援,讓使用者在面對嚴苛加工環境時依然能大幅提升生產效率、降低生產成本。本文將帶您了解電動車產業鋁件加工的現況。

電動車產業現況

隨著全球對環境保護與節能減碳的重視,電動車產業逐漸成為主流趨勢。除了歐美各國積極推動電動車政策,亞洲市場也不斷擴大投資,導致電動車零組件需求量快速飆升。許多傳統汽車零件供應商與新創企業紛紛轉型,或投入研發,或擴大產線,希望在電動車浪潮中佔有一席之地。

在電動車產業中,「輕量化」是提升續航力與降低能耗的關鍵,因此鋁合金成為最常見的材料之一。鋁合金具有重量輕、散熱佳與易於加工等優勢,常被應用於馬達殼體、車身結構、變速機構外殼等。儘管鋁合金的切削性相對友好,但在大批量生產環境下,若缺乏專業的刀具設計與加工技術支援,仍可能面臨刀具損耗快、排屑不良、加工效率不足等問題。
特製刀

高精度與大批量並行的挑戰

電動車零組件的製造往往需要同時兼顧高精度與大批量生產。馬達與變速機構等關鍵部件若有任何微小誤差,可能造成車輛性能與安全方面的問題。加上電動車市場需求日益成長,交期與產量壓力也隨之提高。因此,電動車產業對刀具的要求,不僅在於單一刀具壽命長、精度高,更必須在短時間內完成大量加工,確保產線穩定與成本可控。

實際案例:EV 馬達殼體鋁合金加工

針對電動車 (EV) 馬達殼體的鋁合金加工需求,泉發集合了京瓷的兩大特色 K-Bore 與 Dolphin Tool 技術,為客戶提供了一套高剛性、高效率的「一體成形刀具方案」。以下將從技術原理、設計亮點以及實際導入成效三方面進行介紹。

1. 技術原理與設計亮點

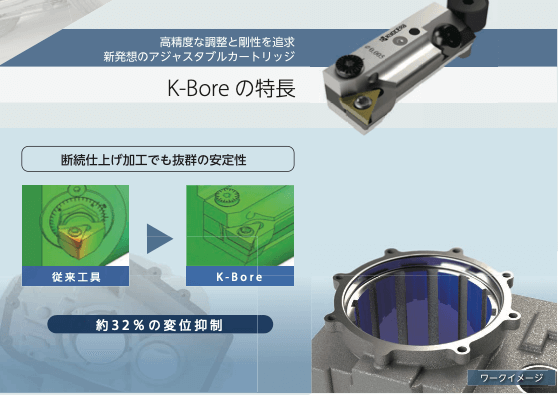

  1. K-Bore 高剛性微調結構

    • 透過「可微調式盒型卡式」結構,能在深切削與高速旋轉時有效抑制振動與變位。實驗數據顯示,針對 3.0mm 切深加工可減少約 32% 的刀具變位。
    • 微調整系統確保刀具位置精準,進一步降低公差誤差,並延長刀具的使用壽命。
    • 對於 EV 馬達殼體這類要求高精度且大批量生產的零件,K-Bore 技術能在斷續切削或多步驟加工時,依然維持加工穩定性。
      特製刀

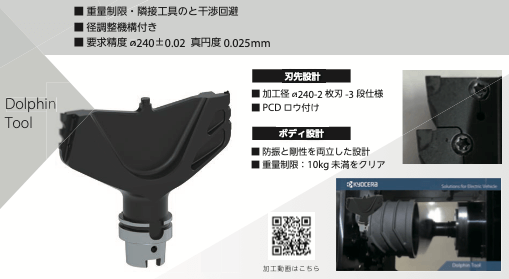

  2. Dolphin Tool 的螺旋排屑設計

    • Dolphin Tool 採用流體解析技術,為刀具設計了特殊的螺旋排屑槽,有效排除切屑堆積問題,確保鋁合金屑能在高速加工中順利排出。
    • 搭配油孔設計(Oil Hole)可在加工區域提供充分冷卻與潤滑,減少刀具磨損與鋁屑黏結現象。
    • 刀具本體經過拓撲輕量化及剛性優化,不僅能滿足 10 公斤以下的重量限制,更適合大規模自動化產線與多軸機台搭配使用。
      截圖 2025 03 11 下午11.09.52

2. 一體成形刀具方案:粗精加工合併

  1. PCD(Polycrystalline Diamond) 2刃 3段設計

    • 刃先採用 PCD,能在高速切削鋁合金時展現出色的耐磨性與光潔度。
    • 2刃結構與 3段設計意味著刀具可同時進行粗加工、半精加工與精加工,大幅降低換刀頻率與工序切換時間。
  2. 高精度與高效率並存

    • 經過高剛性微調結構與流體解析排屑設計,刀具能一次性完成多道加工,並維持 ±0.02mm 的直徑公差與 0.025mm 的真圓度。
    • 這種「一體成形」的設計讓產線能在減少刀具數量的同時,確保產能與良率。對於電動車產業大規模量產而言,能顯著提升交付速度、降低人工干預。

3. 高效率與縮短週期的實際效益

  1. 週期時間顯著縮短

    • 由於僅需一次裝夾與單把刀具進行多步驟加工,機台停機時間與換刀等待大幅減少,整體生產週期得以顯著縮短。
    • 在高轉速運行下,透過 K-Bore 與 Dolphin Tool 同步發揮穩定、高效的特性,讓馬達殼體加工能在最短時間內達成目標尺寸與表面品質。
  2. 刀具壽命與穩定品質

    • 藉由 K-Bore 提供的微調結構,能持續保持刃口切削力均衡,降低局部應力集中狀況。
    • 排屑暢通與冷卻潤滑對鋁合金材料尤為關鍵,Dolphin Tool 的螺旋槽+油孔設計確保加工區域的熱量及碎屑可及時排出,提高刀具壽命並確保穩定的表面粗糙度。

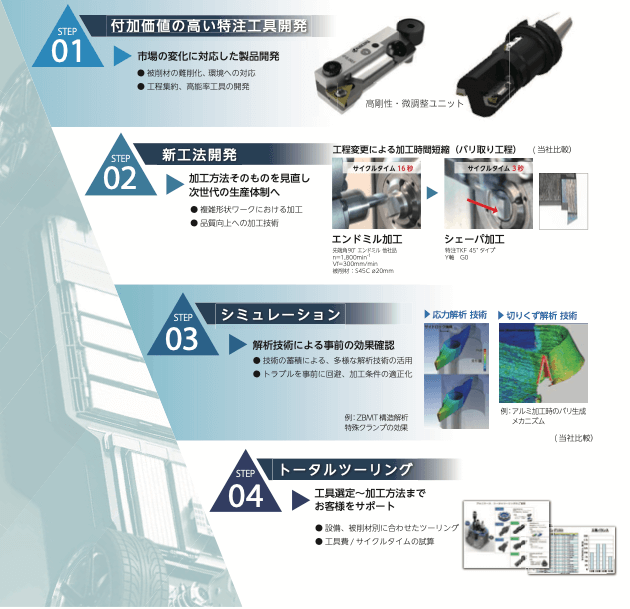

  3. 全方位技術支援

    • 並不僅提供刀具本身,還會依據客戶設備型號、加工參數與生產需求,進行整體刀具配置(Total Tooling)與前期模擬測試。
    • 工程師可於客戶端進行現場調試,並持續追蹤刀具使用狀況,適時提出改良建議或升級方案,確保客戶能隨著電動車產業變化持續保持競爭力。

電動車產業對高速切削、深切削與高精度加工的需求日益升高,鋁合金等輕量化材料更讓刀具選型與工法整合成為一門重要技術。
通過K-Bore 技術、3D-CAM 數位模擬與新工法開發,在刀具穩定性、效率與壽命間達到巧妙平衡,成為企業在電動車領域實現低成本、高品質製造的不二選擇。讓泉發幫你打造自己的KnowHow

截圖 2025 03 16 下午10.24.06

聯絡我們

若您正在尋找能夠全面提升加工效能與品質的解決方案,「特製刀」絕對是您值得考慮的首選。身為泉發車刀的行銷人員,我們非常樂意為您提供專業諮詢與完整的客製化服務。請透過以下方式與我們聯繫,讓我們一同打造更高效、更穩定的製造流程:
